Tableros eléctricos de fuerza y control

Tableros eléctricos de fuerza y control

Distribuyen y gestionan la energía en procesos industriales. Los tableros digitales permiten supervisión remota, automatización y respuesta rápida ante fallos, mejorando la seguridad y productividad.

Tableros nacionales (fabricación estándar / local)

Son tableros fabricados por talleres o integradores eléctricos en el país, sin necesariamente contar con certificación de ensayo tipo.

Características:

  • Diseño según normas básicas de seguridad (NTP, IEC, NEC).
  • Componentes eléctricos usualmente de marcas reconocidas (Schneider, Siemens, ABB, Eaton, LS, etc.).
  • Envolventes metálicas nacionales (lámina galvanizada o cold rolled, pintados en epoxy).
  • Personalización según requerimiento del cliente.
  • Más económicos y flexibles.

Limitaciones:

  • No cuentan con ensayos de tipo completos (cortocircuito, arco interno, calentamiento).
  • Dependencia de la correcta ingeniería de detalle para cumplir distancias, ventilación y seguridad.
  • Menor respaldo en proyectos de gran escala (minería, oil & gas, data centers).

Usos comunes:

  • Pequeñas y medianas industrias.
  • Comercios, edificios de oficinas.
  • Proyectos donde no se exige certificación internacional.

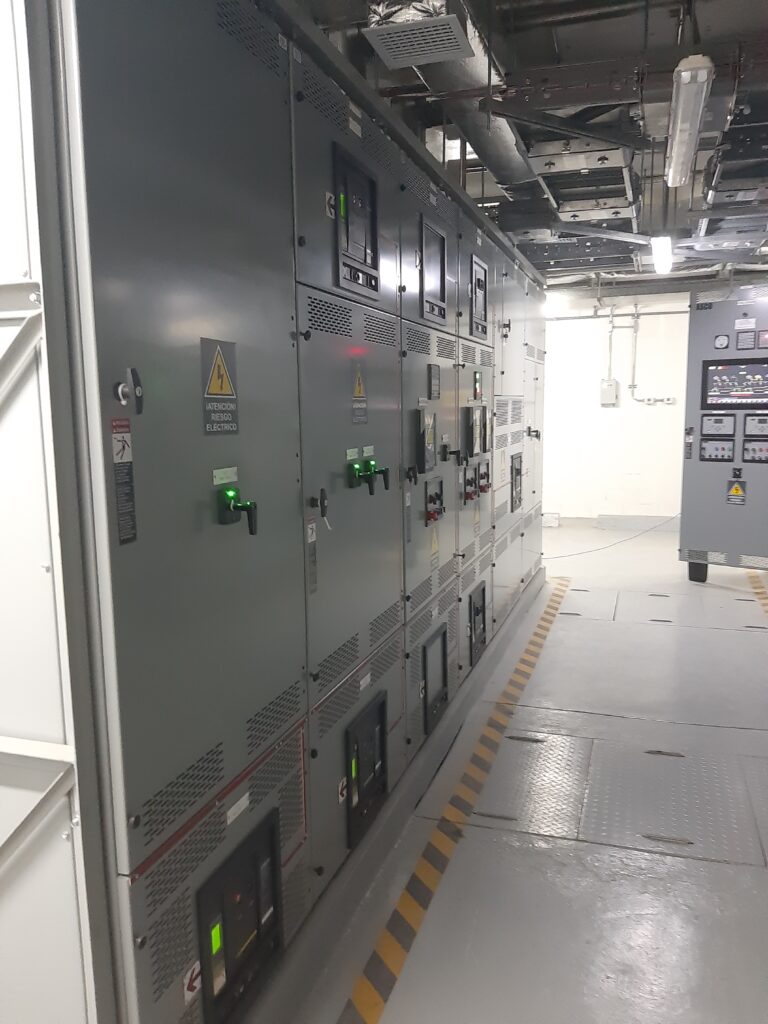

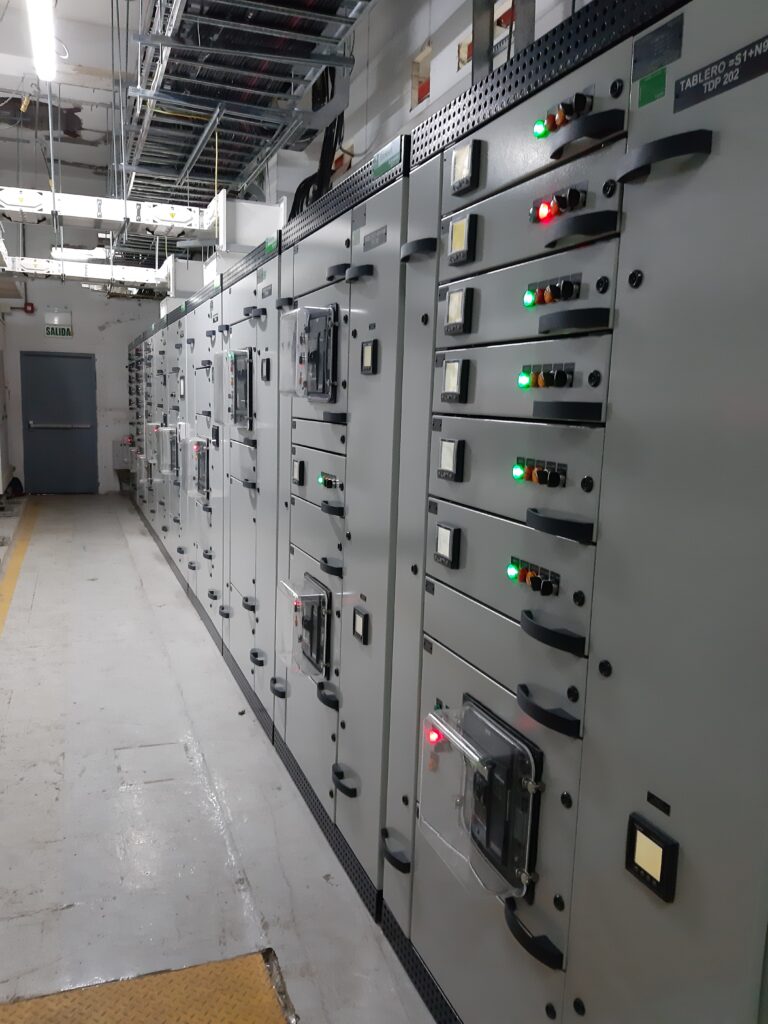

Tableros protocolizados (certificados/ensayados)

Tableros protocolizados (certificados / ensayados)

Son tableros que cumplen con las normas IEC 61439 (BT) o IEC 62271 (MT) y cuentan con ensayos de tipo realizados por el fabricante de marca internacional.

Características:

Protocolos de ensayo realizados en laboratorios acreditados.

Ensayos de:

  • Resistencia al cortocircuito.
  • Aumento de temperatura.
  • Grado de protección (IP, IK).
  • Arco interno (en algunos casos).
  • Fabricados bajo licenciamiento o asociación con un fabricante global (Ejemplo: Prisma de Schneider, Sivacon de Siemens, Quixtra de ABB).
  • Diseño modular estandarizado.
  • Mayor confiabilidad y seguridad.

Limitaciones:

  • Más costosos que los nacionales.
  • Requieren integradores autorizados.
  • Menos flexibles en modificaciones “a medida”.

Usos comunes:

  • Minería, petróleo y gas.
  • Centros de datos Tier III y IV.
  • Hospitales, aeropuertos, infraestructura crítica.
  • Grandes industrias.

Tipos de Tableros Eléctricos

Según el nivel de tensión

  • Tableros de Baja Tensión (BT) → hasta 1 kV.
  • Tableros de Media Tensión (MT) → 1 kV a 36 kV.
  • Tableros de Alta Tensión (AT) → >36 kV.

Según la función en la instalación

De distribución

Tablero general de distribución (TGD o TGBT)

  • Recibe energía de la acometida principal y la distribuye a subtableros.
  • Potencias grandes, protecciones principales.

Subtableros de distribución

  • Reciben energía del TGBT y alimentan áreas específicas.
  • Ejemplo: pisos de un edificio, secciones de una planta.

Tableros de control de motores (CCM / MCC)

  • Arranque, protección y control de motores.
  • Incluyen contactores, variadores de velocidad, relés.

Tableros de automatización / PLC / SCADA

  • Integran PLCs, módulos de comunicación, E/S digitales y analógicas.
  • Usados en procesos industriales.

Tableros de transferencia automática (ATS)

  • Permiten conmutar entre red y grupo electrógeno.
  • Uso crítico: hospitales, data centers, bancos.

De respaldo y potencia especial

  • Tableros UPS
  • Distribuyen energía segura desde sistemas UPS.
  • Incluyen bypass manual y automático.

Tableros de banco de condensadores

  • Para corrección del factor de potencia.
  • Pueden ser fijos, automáticos o con reactancias (antiharmónicos).
  • Tableros de alumbrado (TAB)
  • Distribuyen energía a circuitos de iluminación.
  • Usados en edificios, oficinas, centros comerciales.
  • Tableros de emergencia
  • Alimentan cargas críticas (luces de emergencia, bombas contra incendios).
  • Tableros de servicios auxiliares
  • Para equipos auxiliares: bombas, ventiladores, climatización, etc.

Según la construcción y diseño

  • Empotrados → se instalan dentro de paredes.
  • Sobresalientes / adosados → montaje superficial.
  • Autosoportados → tipo gabinete independiente.
  • Protocolizados (certificados bajo IEC 61439).
  • Convencionales / nacionales (fabricación local sin ensayos de tipo).
